在讲制冷原理之前,我们先来看看生活中一些与制冷相关的常见现象:
当你将酒精擦在皮肤上时,你会感到清凉的感觉,表明它可以通过蒸发而降温。用水涂在皮肤上也会给你带来清凉的感觉,不像酒精那么明显。因为酒精比水更容易蒸发,蒸发得也更快,也就是说蒸发得越快,降温效果就越好。
洗完的衣服夏天比冬天更容易干,因为夏天温度高,蒸发快。这意味着温度越高,蒸发越快。青藏高原上的水煮沸时,会在90度左右沸腾并蒸发。因为青藏高原地势高,气压低。这意味着压力越低,蒸发越快。

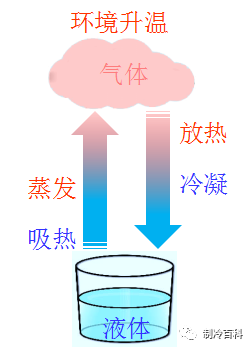

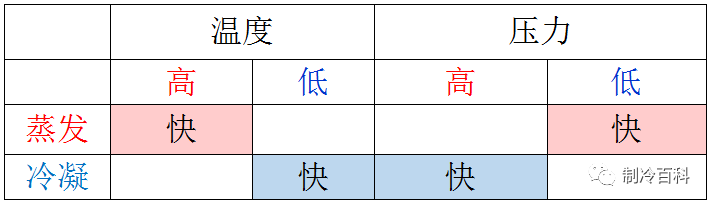

温度和压力对蒸发和冷凝的影响
1、制冷循环系统
它由四个基本部件组成:压缩机、冷凝器、蒸发器和膨胀阀。

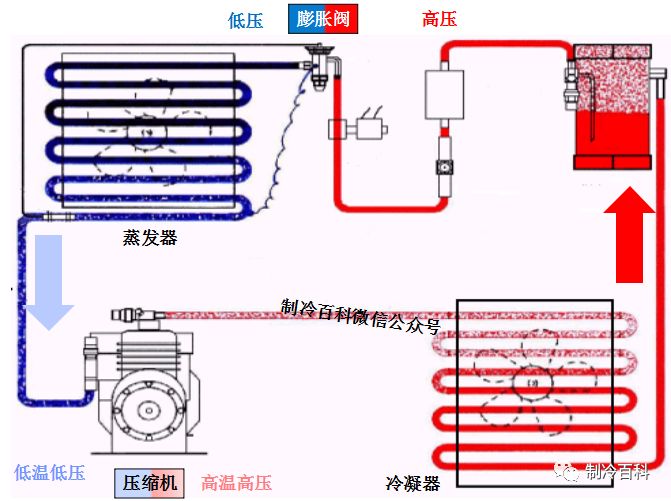

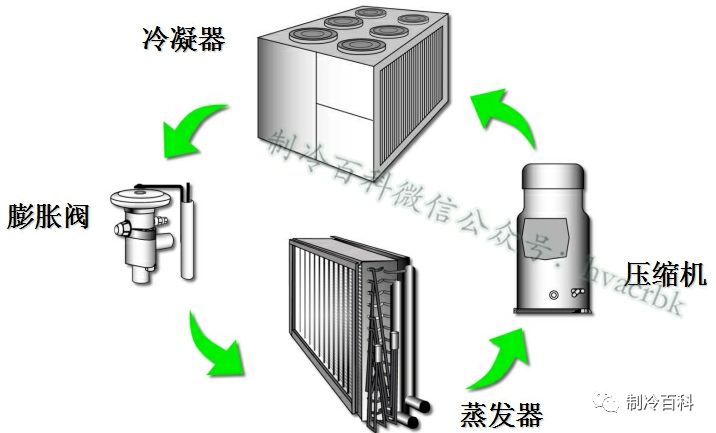

我们用一张图来展示它们制冷剂状态的变化:

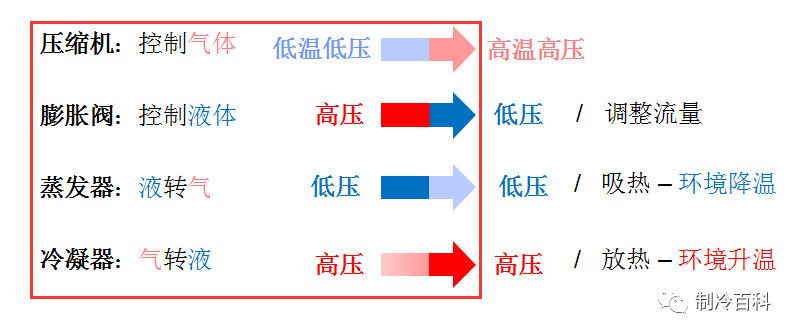

我们可以粗略地概括为:两个控件,两个转换。

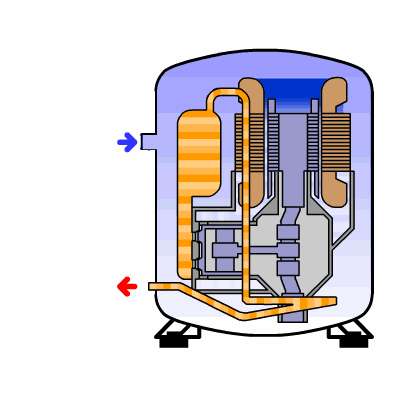

1、压缩机:
吸入蒸发器内的蒸汽,保持其低温低压;压缩高压高温蒸汽。为什么要压缩?因为制冷剂需要回收再利用。如果不压缩,则直接排入冷凝器。常温高于制冷剂的沸点,不能被冷却或凝结成液体。
【压力越高,沸点越高;压力越低,沸点越低]。只有提高制冷剂的压力,使制冷剂的冷凝点(沸点)高于室外温度,制冷剂才能向室外散热,温度下降,制冷剂凝结成液体。

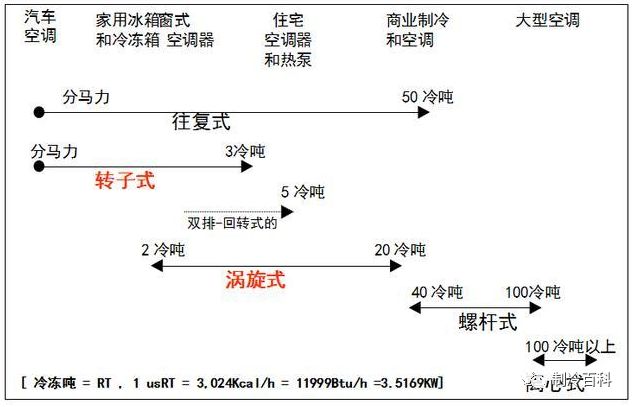

欢迎关注制冷百科抖音账号,观看(涡旋式压缩机、转子式压缩机、螺杆式压缩机、活塞式压缩机)的工作动画。
2、冷凝器:

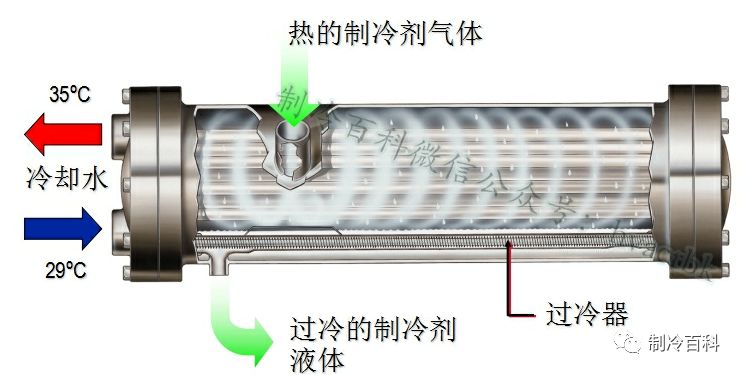

从压缩机排出的高温高压蒸汽被冷却成液体;释放的热量被水或空气带走。可分为水冷式、风冷式、水风混合冷却式三种。
大多数空调冷凝器采用翅片盘管结构。为了提高换热效率,常将铝合金翅片压制成各种形状,以增加换热面积。
3、节流装置:

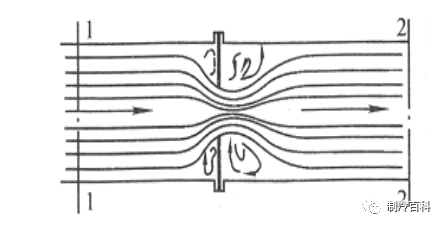

当制冷剂流体通过小孔时,部分静压转化为动压,流量急剧增大,成为紊流。流体受到扰动,摩擦阻力增大,静压降低。
节流阀的主要作用是:节流、减压;调节流量使流体达到减压、调节流量的目的。

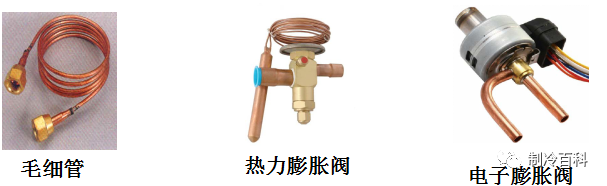

3.1.毛细管特性:
无运动部件,结构简单;无储液器,制冷剂充注量少;停机后高低压基本相同,启动容易;工作精度差;它用于小型空调或冰箱。缺点:供液量不能随工况变化而调整。
热力膨胀阀结构
3.2.热力膨胀阀特点:
也称为感温膨胀阀,它连接在蒸发器的入口处,感温包靠近蒸发器的出口管道。膨胀阀的另一个作用是保持一定的过热度,防止液击和异常过热。
热力膨胀阀分为:内平衡热力膨胀阀和外平衡热力膨胀阀。我们来看看它们之间的结构差异。
结构差异

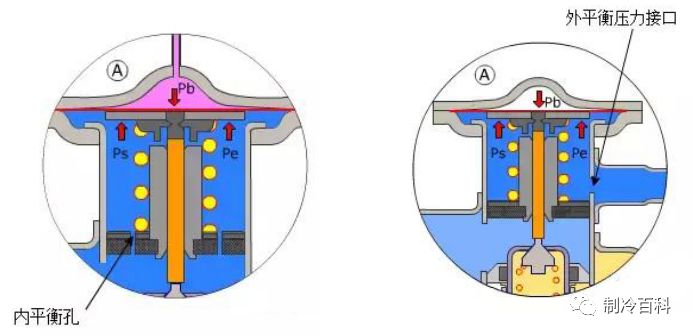

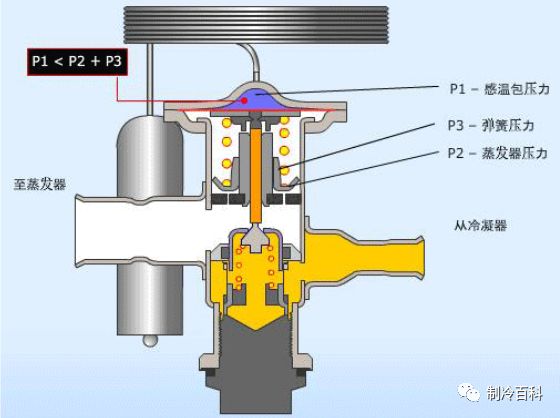

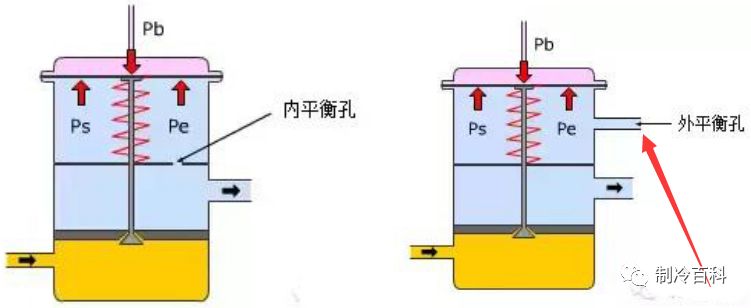

内平衡式热力膨胀阀:将蒸发压力传递到内部的隔膜。
外平衡式热力膨胀阀:在膜片下方,感受到的是蒸发器出口压力。
我们放大看一下内部结构和系统接管实践:
内部结构
膨胀阀的使用差异

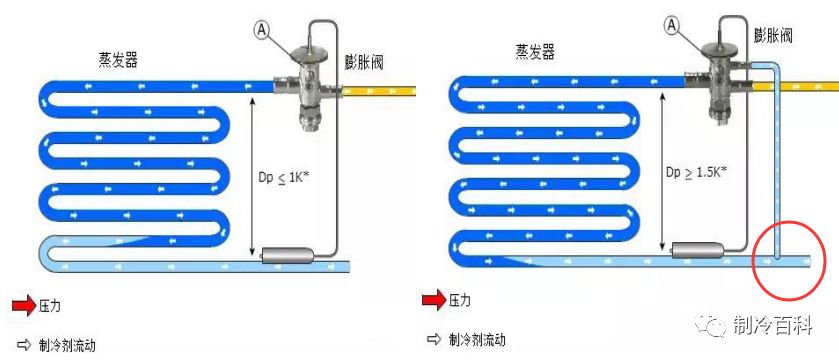

如果制冷系统中蒸发器的压降较高,则应采用带外平衡的膨胀阀。外平衡式热力膨胀阀更精确地控制蒸发器出口过热度,充分利用蒸发器的换热面积,提高机组的能效。
3.3.电子膨胀阀:
它是一种新型控制元件,其节流装置由微处理器控制。用于变频空调制冷系统,满足精确、高速、大范围负荷调节的需要。当然,现在很多冰箱和冰柜都使用了电子膨胀阀。

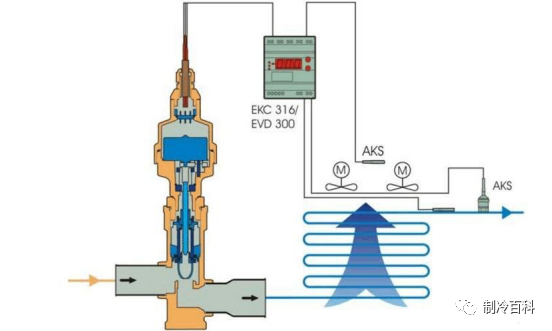

电子膨胀阀利用电子膨胀阀来调节蒸发器出口处的制冷剂热量。可通过设置在蒸发器出口的温度传感器和压力传感器采集过热度信号,并反馈调节来控制膨胀阀的开度;也可采用前馈加反馈复合调节,消除蒸发器管壁和传感器热容量造成的过热度控制滞后,提高系统调节质量,在较宽的蒸发温度区域将过热度控制在目标范围内。
电子膨胀阀的优点:
流量调节范围大;控制精度高;提高高频和低频运行时的能效比;提高压缩机可靠性,改善回油、回液、排气温度过高状况。电子膨胀阀可分为电磁式和电动式两大类。
3、蒸发器:

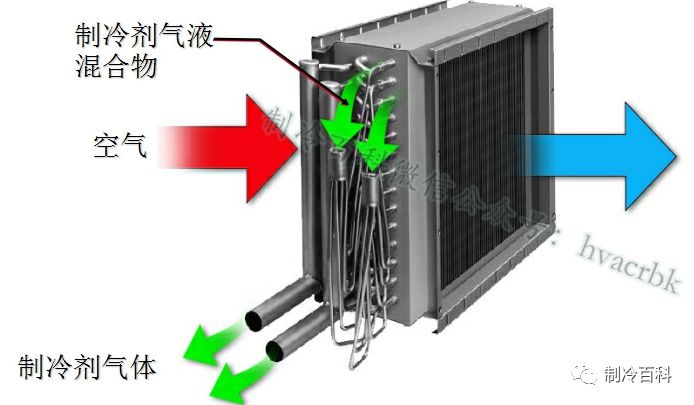

将液体蒸发成气体;吸收热量。由于蒸发器翅片之间会不断产生冷凝水,阻碍空气的流动,因此蒸发器翅片之间的距离要大于冷凝器的距离。另外,蒸发器翅片表面必须经过亲水处理(亲水铝箔),以降低冷凝水的表面张力,增大气流的截面积。
5、四通阀:

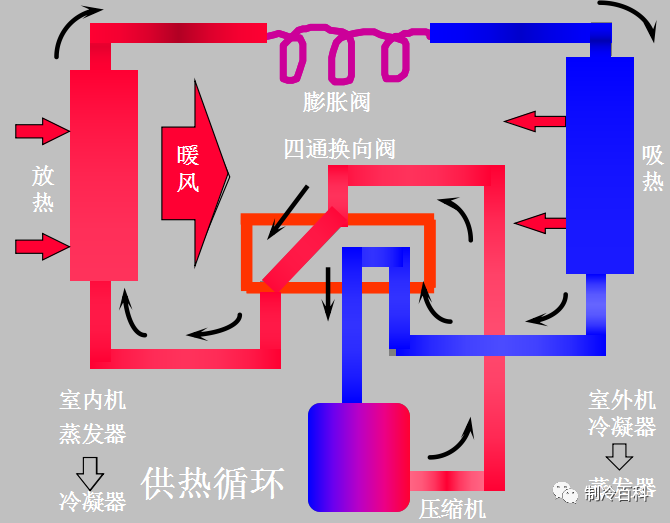

热泵式空调零件。冬季空调制热时,室内侧换热器作为冷凝器,室外侧换热器作为蒸发器。这与空调在夏季制冷时正好相反,要求制冷剂流动方向也相反。

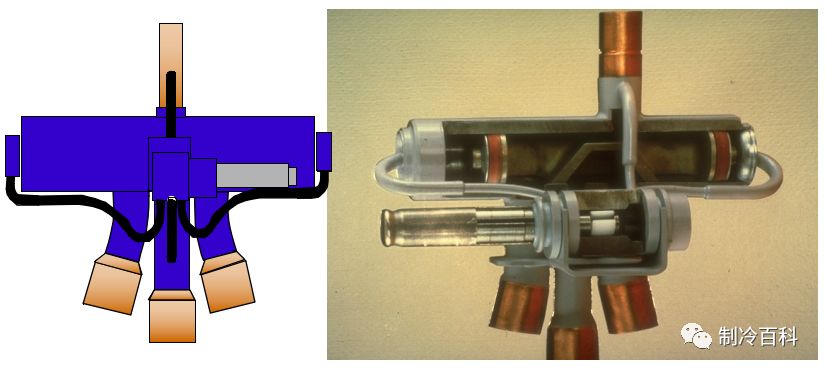

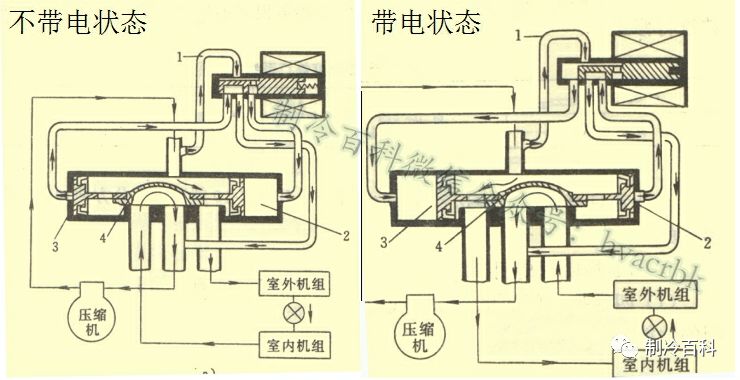

制冷剂逆流与毛细管相结合,形成特殊的通路,以适应冬季和夏季两种不同的工况。四通换向阀由先导阀、主阀和电磁线圈组成。
6、二通电磁阀:

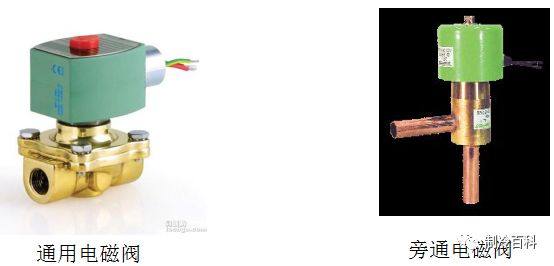

二通电磁阀是一种用于制冷系统中进行“开、关”操作的自动控制阀。它可以控制制冷剂的流量和方向。二通电磁阀有两种类型,一种是两个端口方向相同的通用电磁阀,另一种是两个端口相互垂直的特殊旁通电磁阀。

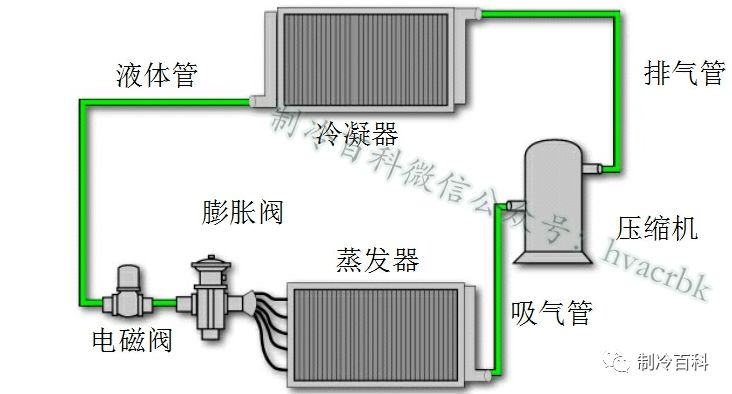

电磁阀串联在膨胀阀前面的液体管路上。压缩机启动时,系统管路接通;当压缩机停止时,自动切断液体管路,防止制冷剂液体继续流向蒸发器,防止蒸发器充满液体。 ,当压缩机再次启动时造成液体冲击kaiyun全站网页版登录,导致液体溢出事故。

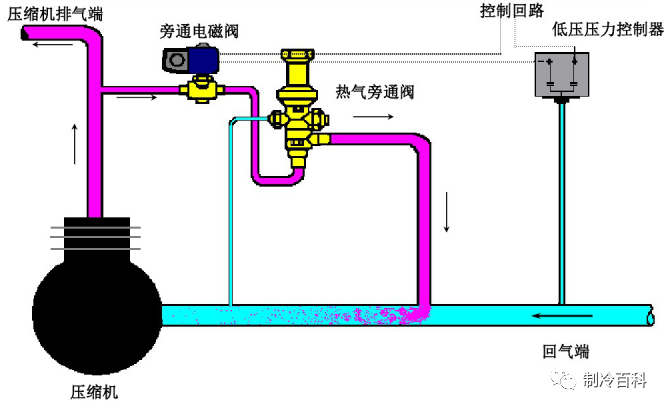

电磁旁通阀:用于夏季除湿;高温天减载运行、减载启动运行;也可用于冬季除霜。
7、单向阀:

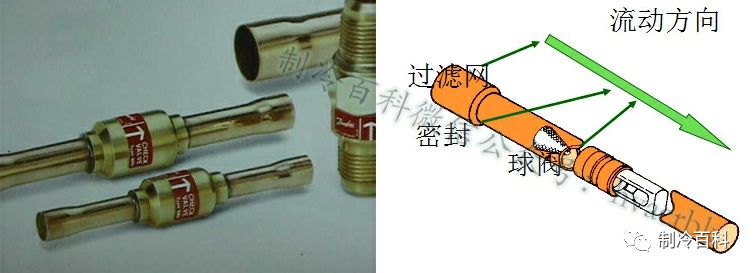

单向阀只允许制冷剂朝一个方向流动,安装在管道上云开·全站体育app登录,防止制冷剂气体或液体倒流,因此又称止回阀。单向阀可分为球阀和针阀。
在制热和制冷空调中,单向阀与四通阀配合使用开yun体育app官网网页登录入口,可以安全有效地切换制冷剂的流动方向。在单冷空调中,为了防止压缩机停机时制冷剂从冷凝器回流到压缩机中造成液击,常在靠近压缩机的排气管上安装单向阀。 。
7、截止阀:

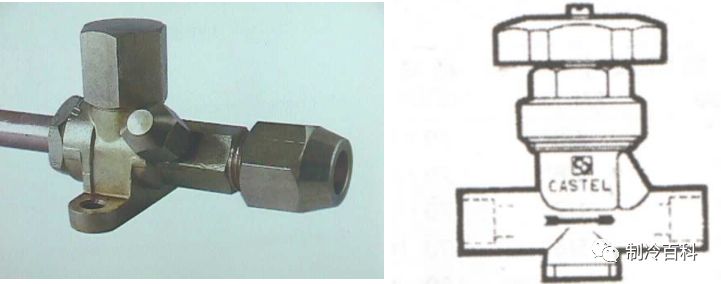

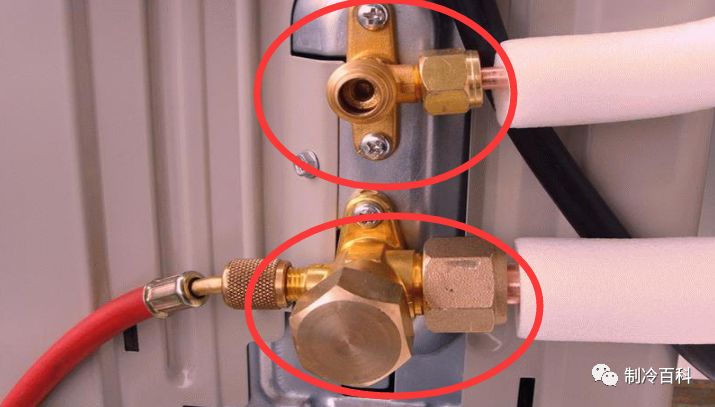

截止阀是手动控制阀芯的开启和关闭,以控制流动介质的通过和截断的管道截止阀。用于管道末端连接各种检测仪器及系统充排;用于管道中以切断流体流动。截止阀按结构可分为二通截止阀和三通截止阀。

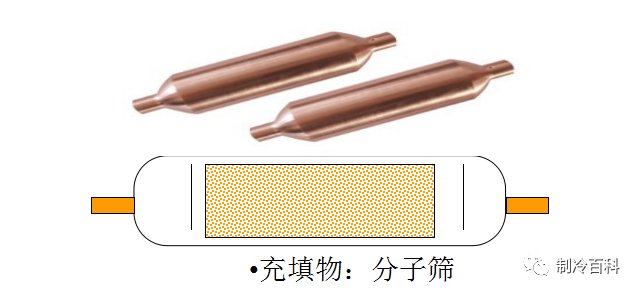

8、过滤干燥机:
吸收制冷系统中的水分,阻止系统中的杂质通过,防止制冷系统管道中的冰堵和污垢堵塞。
系统中最容易堵塞的部分是毛细管(或膨胀阀),因此干燥过滤器通常安装在冷凝器和毛细管(或膨胀阀)之间。

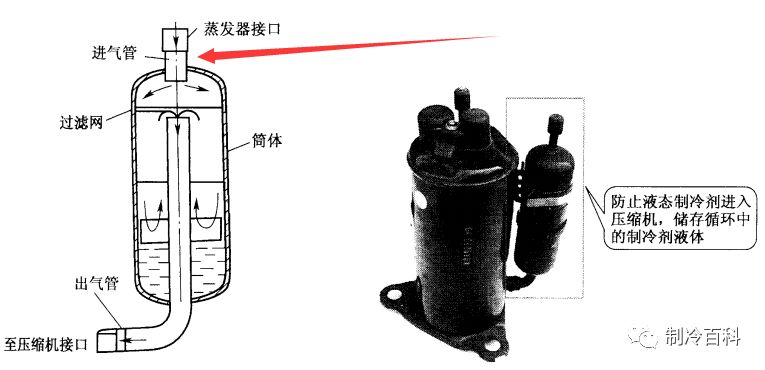

9、气液分离器(储液器):
将气态制冷剂与液态制冷剂分离,防止压缩机液震;储存制冷循环中的制冷剂液体,并根据负荷变化调节供液量。
9、液视镜:

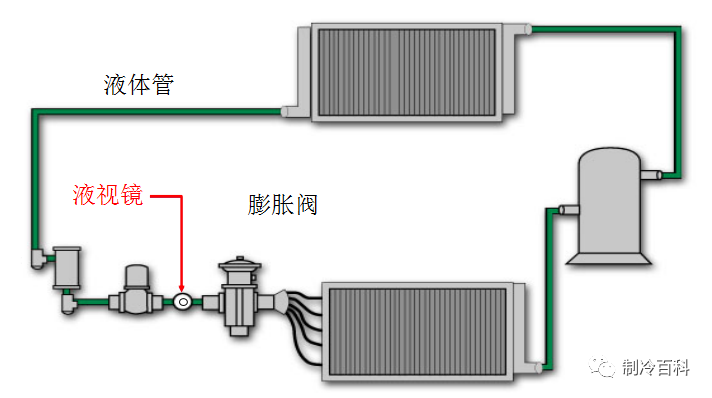

安装在液体管道中,膨胀阀上游,可用于观察液体制冷剂的流动情况,判断制冷剂中是否有水分。观察镜中显示的颜色从绿色变为黄色。
10、轴流风机:

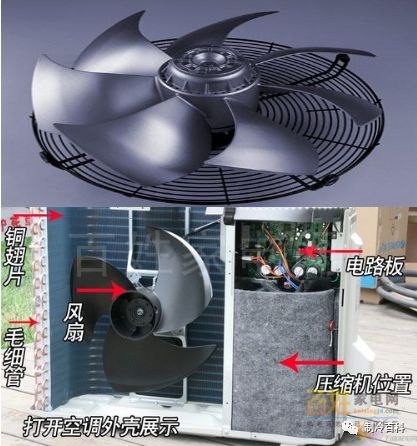

轴流风机的作用是对冷凝器进行冷却。一般安装在室外,可以将冷凝器散发的热量强制排出室外。其特点是效率高、产气量大、成本低、节能。缺点是风压低、噪音大。
11、离心风机:

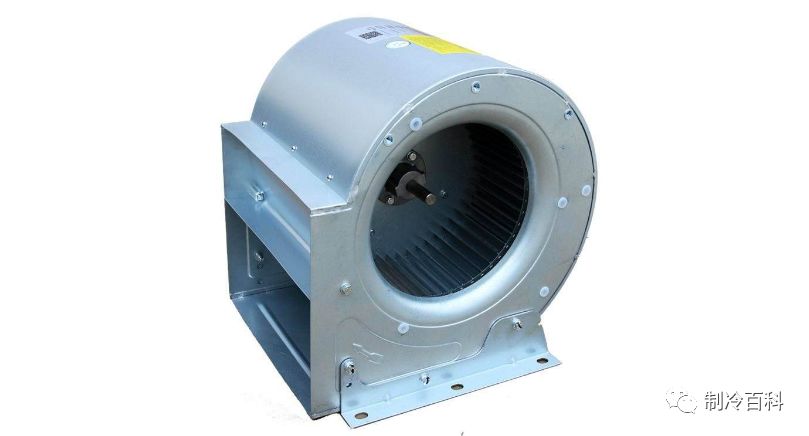

离心风机安装在窗式空调的室内侧和分体柜式空调的室外机上。其作用是吸入室内空气,经过蒸发器冷却,然后经离心风机叶轮压缩,增加压力,沿风道送出。朝向室内。其特点是结构紧凑、体积小、风量大、噪音相对较低。
12、贯流风机:

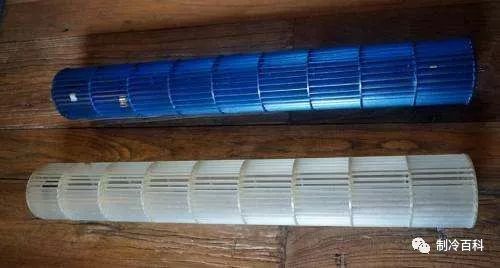

横流风机通常用于分体壁挂式空调的室内机。叶片向前倾斜,气流沿叶轮的径向流入,穿过叶轮内部,然后从另一端沿径向排出。

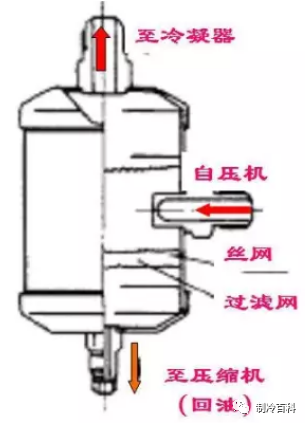

13、油分离器:
压缩机排气口排出高温高压气体,实际上是制冷剂和冷冻油的混合物。冷冻油通过油分离器底部的毛细管直接返回压缩机,减少了冷冻油在管道系统中循环的量。
为了保证油分离的效果,油分离器一般垂直安装在制冷系统中,以利于冷冻油的流动。
